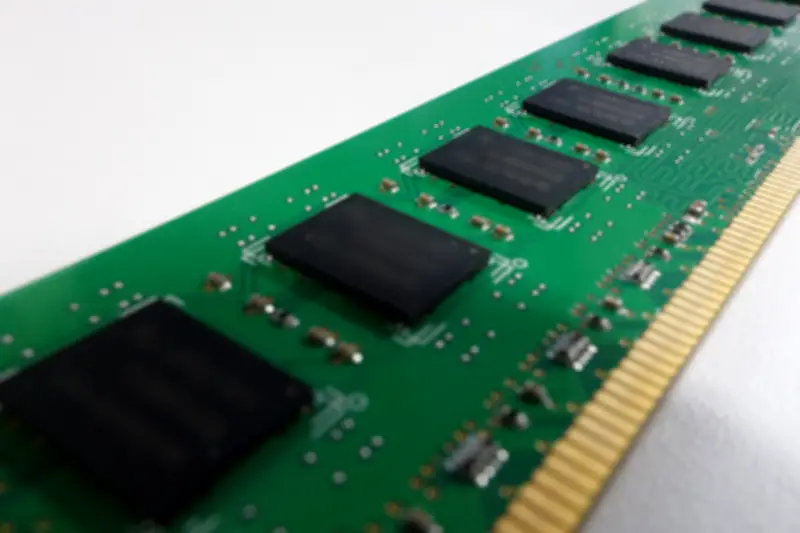

私たちの日常は、スマートフォンでの情報検索、パソコンでの文書作成、クラウドを通じた動画ストリーミングやオンラインゲームなど、膨大なデジタルデータによって支えられています。これらのデジタル機器やサービスがスムーズに動作するために不可欠な役割を果たしているのが、「DRAM（Dynamic Random Access Memory）」と呼ばれる半導体メモリです。DRAMは、CPUやGPUが演算するために必要な一時記憶用のメモリであり、プロセッサという「職人」が扱う情報を一時的に広げておくための、高速なワーキングメモリとして機能します。
新時代の幕開けと、その陰の立役者「メモリ」
歴史を振り返ると、私たちの生活を一変させた技術革新の傍らには、常にメモリ技術の飛躍的な進化がありました。1980年代のパーソナルコンピュータ革命は、誰もが手元で文書作成や計算を可能にしましたが、それはOSやアプリケーションを快適に動作させるDRAM容量の増大なくしてはあり得ませんでした。1990年代後半からのインターネット革命は、世界中の情報を瞬時に結びつけましたが、その裏ではサーバーやルーターに搭載された大容量DRAMが、絶え間ないデータトラフィックを支えていました。そして2010年代、スマートフォンが世界を席巻し、高画質な写真や動画、無数のアプリを手のひらで楽しめるようになったのも、小型・低消費電力でありながら高性能なモバイルDRAMが進化したからに他なりません。
コンピューティングシステムを語る上でCPUが注目されますが、新しい技術やサービスが時代を切り拓くとき、その土台には必ず、その時代の要求に応えるメモリの進化が存在していたのです。
AI革命の核心へ：なぜ今、DRAMがこれまで以上に重要なのか
そして今、私たちは「人工知能（AI）」という、これまでの革命を凌駕する可能性を秘めた巨大な変革の渦中にいます。かつてSFの世界の概念であったAIは、今や私たちの日常に急速に浸透し始めています。
現実になったAI
高度な運転支援から完全自動運転を目指す自動車。まるで人間と対話するように自然な文章を生成し、私たちの質問に答え、相談に乗ってくれるAIチャット。簡単な指示から、息をのむほど美しいイラストや独創的な音楽を生み出す生成AI。これらはすべて、AIが膨大なデータを「学習」し、その知識をもとに「推論」することで実現されています。
この「学習」と「推論」こそが、DRAMに前例のない要求を突きつける核心部です。人間の脳の神経細胞とシナプス結合を模倣したAIモデルは、その構造を定義する「パラメータ」の数が数千億から数兆に達し、それ自体が巨大なデータ塊となります。この巨大なモデルを瞬時にメモリ上に展開し、プロセッサが超高速でアクセスできなければ、AIは膨大なパラメータを扱う学習や推論を行うことができません。
AIが拓く未来と、それを支える次世代メモリへの期待
AIの進化は、ここで留まりません。今後、私たちの社会や生活をさらに根底から変えるであろう、次のような未来が予測されています。
- デジタルツインによる産業革命：現実世界の工場や都市、あるいは人体そのものを、寸分違わぬ精度で仮想空間上に再現する「デジタルツイン」。そこでは、現実世界から送られてくる膨大なセンサーデータをリアルタイムでメモリに反映し、AIがシミュレーションを行うことで、新製品開発の期間短縮、災害予測、個別化医療（デジタルなあなた自身で薬の治験を行う）などが可能になります。この実現には、DRAMの革新的な高速化、広帯域化、大容量化、低消費電力化が不可欠です。
- 真のパーソナライズの実現：AIが、一人ひとりの学習進捗、理解度、興味、さらにはその日の体調までを瞬時に把握し、世界に1つだけの最適な学習カリキュラムやキャリアプランを提案してくれる。あるいは、AIアシスタントが私たちの膨大なデジタル記録を記憶し、効果的な自己啓発のコーチングをリアルタイムで助けてくれる。このような未来には、個人のプライベートな情報を安全かつ高速に処理できる、高性能なエッジAIとそれを支えるメモリが鍵となります。
- 科学的発見の加速：創薬、新素材開発、気候変動モデリングといった、人類の未来を左右する複雑な課題解決にAIが活用され始めています。AIが自ら仮説を立て、膨大なデータの中から新たな法則性や相関関係を発見する「AIによる科学」が本格化すれば、その計算量は天文学的なものとなり、メモリ性能が科学の進歩そのものを規定する時代が到来するでしょう。
このように、AIがより高度で、より身近な存在になるほど、その思考の速度と深さは、DRAMの性能に直接的に依存するようになります。もはや、DRAMは単なる部品ではなく、AIの知性を規定する核心的要素であり、その進化なくしてAIの未来は語れないのです。
本連載では、このデジタル社会とAI革命の根幹を支えるDRAM技術について、その壮大な歴史から最先端技術、そして未来の展望までを多角的に掘り下げていきます。本序章では、まずDRAMがどのようにして誕生し、今日の巨大な産業を築き上げたのか、その進化の軌跡を紐解きます。そして、その過程で日本がDRAM産業において果たしてきた役割と、幾多の変遷を経てなお最先端技術を追求し続ける現在の姿に光を当て、DRAMの魅力と、その驚くべき仕組みについて、わかりやすく紹介していきます。
DRAMの夜明け：インテルによる発明とパーソナルコンピュータ革命の胎動
DRAMは、1970年、アメリカのインテル社（Intel）によって幕を開けました。同社が発表した世界初のDRAMチップ「Intel 1103」は、わずか1Kビット（約128文字分）の記憶容量しかありませんでしたが、それまでの主流であった磁気コアメモリと比較して、小型で消費電力が少なく、そして何よりも集積化に適しているという画期的な特徴を持っていました。このDRAMの登場は、コンピュータの小型化と高性能化を加速させる大きな原動力となりました。
DRAMの真価が広く認識されるきっかけとなったのは、1980年代初頭から始まるパーソナルコンピュータ（PC）の爆発的な普及です。IBM PCの登場とその互換機の広がりは、「PCサイクル」と呼ばれるそれに伴う過剰投資、そしてその反動による調整の繰り返しをもたらし、半導体業界にも大きな影響を与えています。
DRAMは、PCの進化において中心的な役割を果たしてきました。OSやアプリケーションソフトウェアの高度化に伴い、扱うデータ量が増加する中で、PCにはより大容量かつ高速なDRAMが求められるようになりました。DRAMのビット単価が下がり、記憶容量が増加したことで、PCの性能向上と低価格化が同時に進み、情報化社会の基盤が築かれていったのです。
まさにDRAMは、IT技術の発展とともに呼吸し、その進化を牽引してきたと言えるでしょう。そして現在では、同様の現象がAIを中心とした技術革新の中でも起こっています。AIの高度化に伴い、より大容量で高速なメモリが求められ、DRAMは再びその重要性を増しています。
日の丸半導体の黄金時代：世界を席巻した日本のDRAM技術
DRAM市場の急拡大は、新たなプレイヤーの参入を促しました。特に、1970年代後半から1980年代にかけて、日本の半導体メーカーがDRAM市場で急速に台頭します。NEC、日立製作所、東芝、富士通、三菱電機といった企業は、高品質な製造技術と微細加工技術を武器に、DRAMの集積度と生産性を飛躍的に向上させました。
日本のメーカーは、不良品率の低減や歩留まり（良品率）の向上に徹底的に取り組み、「ジャパン・アズ・ナンバーワン」と称されるほどの高い国際競争力を獲得しました。一時期は、世界のDRAM市場の8割近くを日本企業が占めるという、まさに「日の丸半導体の黄金時代」を築き上げたのです。この背景には、官民一体となった研究開発体制や、従業員の高い勤勉性、そして品質への飽くなきこだわりがありました。当時の日本のDRAM技術は、世界最高水準を誇り、世界のコンピュータ産業の発展に大きく貢献しました。
貿易摩擦と構造変化：激動の時代を乗り越えて
しかし、日本のDRAM産業の急成長は、やがてアメリカとの間で深刻な貿易摩擦を引き起こします。日米半導体協定の締結など、政治的な圧力も加わる中で、日本のDRAMメーカーは厳しい国際競争にさらされることになりました。
さらに、1990年代に入ると、韓国のサムスン電子や現代電子（後のSKハイニックス）といった企業が、大規模な設備投資で低コスト化と積極的な技術開発によって急速にシェアを拡大します。台湾のメーカーもDRAM市場に参入し、国際的な価格競争はますます激化しました。日本のDRAMメーカーは、この激しい競争の中で再編を余儀なくされ、多くがDRAM事業からの撤退や規模縮小を選択しました。
その過程で、日本のDRAMメーカーの事業を集約する形で、NECと日立製作所のDRAM事業を統合したエルピーダメモリが2000年に誕生（後に三菱電機のDRAM事業も統合）しました。エルピーダメモリは、日本のDRAM技術の灯を絶やすまいと奮闘しましたが、リーマンショック後の世界的な不況や円高、そして激しい価格競争の波に抗しきれず、2012年に経営破綻に至ります。
Micronによる継承と広島での再出発：日本の技術力の新たな輝き
エルピーダメモリの経営破綻は、日本の半導体産業にとって大きな衝撃でしたが、その技術と人材は失われたわけではありませんでした。2013年、アメリカの大手メモリメーカーであるマイクロン・テクノロジー（Micron Technology）がエルピーダメモリを買収し、日本のDRAM技術は新たな形で生き続けることになります。
マイクロンは、エルピーダメモリが培ってきた高度な設計・開発能力と、広島工場（旧エルピーダメモリ広島工場）の優れた製造技術を高く評価しました。買収後、マイクロンメモリジャパンとして、広島工場はマイクロングループ内でも最先端のDRAM開発・製造拠点の1つとして重要な役割を担うことになります。
かつてエルピーダメモリの中核であった技術者たちは、マイクロンのグローバルな開発体制の中で、その能力をさらに開花させています。広島では、DRAMの微細化技術、積層技術、低消費電力技術など、AI時代に不可欠な最先端技術の開発が精力的に進められています。日本の緻密なモノづくり文化と、マイクロンのグローバルな視点や開発力が融合することで、世界市場に向けて革新的なDRAM製品が生み出され続けているのです。日本のDRAMの火は消えることなく、形を変え、マイクロンの下で再び力強く燃え上がっています。
DRAMの魅力：進化し続けるテクノロジーの最前線
DRAMの歴史は、まさに半導体技術の進化の縮図であり、国際的な産業構造の変化を映す鏡でもあります。インテルによる発明から始まり、PC革命を支え、日本の黄金時代を経て、韓国・台湾勢の台頭、そしてマイクロンによる日本の技術力の継承と発展。その道のりは決して平坦ではありませんでしたが、DRAMは常に時代の要求に応え、自らを変革し続けることで、デジタル社会の発展に貢献してきました。
単純な記憶素子でありながら、その内部には微細加工技術、材料技術、ケミカル、製造装置、解析技術、回路設計技術の粋が凝縮されています。数ナノメートルという極小の世界で、原子レベルの精度で構造を作り込み、膨大な数のメモリセルを正確に動作させる。この驚異的な技術の進化が、より多くの情報を、より速く、より少ないエネルギーで処理することを可能にしてきました。
そして今、AIという新たなフロンティアがDRAMにさらなる進化を迫っています。本連載の第2部以降では、このAI時代においてDRAMがどのように進化し、どのような課題に直面し、そしてどのような未来を切り拓こうとしているのかを、具体的な技術トレンドやMicronの取り組みを中心に詳述していきます。DRAMの奥深い世界での、その進化のダイナミズムと、未来への可能性に、きっと多くの発見があるでしょう。
白竹茂 しらたけしげる マイクロンテクノロジー DRAM開発部門 シニアバイスプレジデント。DRAMプロセスインテグレーション部門のセクションディレクターとして2013年にマイクロンに入社。2013年のマイクロンによるエルピーダメモリ買収以前の2005年～2013年までは、エルピーダの幹部として、複数のDRAMプログラムをリード。ルネサス テクノロジや三菱電機でもリーダーシップを発揮するなど、メモリ技術分野で30年の経験を有する。半導体技術に関する数多くの論文や特許を保有。山口大学で電子工学の理学士号と修士号を取得。
